2DB (SuperSlide) 直線運動單元

Thomson 2DB（SuperSlide）定位滑臺是一個連續支撐系統，為承受中等及重型載荷的剛性應用而設計的。該滑臺出廠前經過預校直和預裝配，可以直接在基座上使用安裝螺釘立即安裝使用。雙LinearRace導軌支持安裝標準NEMA電機的集成滾珠絲杠或梯形絲杠組件。

產品介紹

讓Thomson幫您選擇！

直線運動MOTIONEERING LMS選型工具 >

產品規格：

規格/軸的尺寸	2DB08	2DB12O	2DB12J	2DB16O	2DB16J
截面尺寸（寬x高） (WxH):?in (mm)	4.50 x 1.625 (114.3 x 41.28)	6.00 x 2.125 (152.4 x 53.98)	6.00 x 2.562 (152.4 x 65.08)	7.5 x 2.625 (190.5 x 66.68)	7.5 x 3.062 (190.5 x 77.78)
絲杠類型	梯形絲杠	滾珠絲杠
滑架?	?	?集成式	?集成式	?集成式	?模塊式
最大行程長度:? in (mm)	41 (1041)	63?(1600)	63?(1600)	84.5?(2146)	84.5?(2146)
最大直線速度:? in/s (mm/s)	33.3 (850)	10.0 (254)	25.0?(635)	8.3?(211)	41.67?(1058)
最大加速度:? in/s2 (m/s2)	385?(9.8)	385 (9.8)	385 (9.8)	385 (9.8)	385 (9.8)
最大動態負載 (Fx): lbf (N)	20 (89)	190 (845)	375?(1668)	350 (1557)	350 (1557)
最大動態負載 (Fy): lbf (N)	168?(747.3)	1058 (4706)?	1058 (4706)?	1777 (7904)	1777 (7904)
最大動態負載 (Fz): lbf (N)	336 (1495)	2115 (9408)	2115 (9408)	3555 (15813)	3555 (15813)
最大動態力矩 (Mx): lb-in (Nm)	500?(56.5)	4150 (469)	4150 (469)	8850?(999.9)	8877?(1003)
最大動態力矩 (My): lb-in (Nm)	500 (56.5)	4150 (469)	4150 (469)	8450?(954.7)	8098?(915)
最大動態力矩 (Mz): lb-in (Nm)	250?(28.3)	2071 (234)	2071 (234)	4195?(474)	4053?(458)
最大輸入速度:?RPM	2000	3000	3000	2500?	2500?
最大驅動軸力: lbf (N)	50 (222)	120 (533)?	120 (533)?	120 (533)?	120 (533)?
最大驅動軸力矩: lb-in (Nm)	3.54 (.40)	6.73 (.76)	33.19?(3.75)	12.93 (1.46)	30.98?(3.5)
精度:?in/12 in (mm/300mm)	.007 (.18)	.002 (<.050)	.002 (<.050)	.002 (<.050)	.002 (<.050)
工作溫度: °C (°F)	-4?~ 176 (-20?~ +80)
絲杠直徑: in (mm)?	?0.375 (9.525)	?0.5 (12.7)	英制直徑: 0.5 in 公制直徑:?12 mm	英制: 0.75 公制: 0.20	0.631 (16) 0.750 (19)
絲杠導程: in (mm)	?0.1/0.25/ 0.5/0.75/1 (2.54/6.35/ 12.7/19/25.4)	?英制導程: 0.2 in 公制導程: 5.0 mm	?0.5 (12.7)	?英制導程: 0.2 in 公制導程: 5.0 mm	?0.5 (12.7) 1.0 (25.4)
重量: lb (kg) 零行程單元重量每100mm導程的重量每個滑架的重量	5.93 (2.69) 1.16 (0.53) 1.89 (0.86)	13.17 (5.97) 2.30 (1.04) 4.29 (1.95	13.58 (6.16) 2.30 (1.04) 4.85 (2.2)	26.74 (12.13) 3.86 (1.75) 8.61 (3.91)	25.73?(11.67) 3.86 (1.75) 7.70?(3.49)

2DB特性

整體式雙軌，強橫梁，是任意方向負載的理想選擇
低截面高度
Super Smart襯套摩擦阻力小，適合平滑運動

易于安裝
提供防腐蝕選項
波紋管可選
內附RediMount套件

2DB選項

模塊化滑架，含有四個剖分式軸承座
彈簧組制動器
軸的類型：60碳鋼、不銹鋼、表面鍍鉻鋼、軍用合金鋼

防腐蝕
防護波紋管
歸位/終端限位開關

手冊

Linear Motion Systems	1257 KB	Email
Linear Motion Systems	1425 KB	Email

產品目錄

Linear Motion Systems	9163 KB	Email
Linear Motion Systems	9214 KB	Email
Linear Motion Systems	9107 KB	Email
直線運動系統	11683 KB	Email

計算支持

Average Load Calculation (Release 3)	107 KB	Email
Mechanical Motion Calculation (Release 6)	302 KB	Email
Move Motion Profile Calculation (Release 3)	93 KB	Email
Multi-Axis Cycle Time Calculation (Release 3)	98 KB	Email

The Linear Motion Systems Product Selector is Temporarily Unavailable

Click the button below to use the newest edition of our industry's most advanced sizing and selection tool for linear motion system: LinearMotioneering.

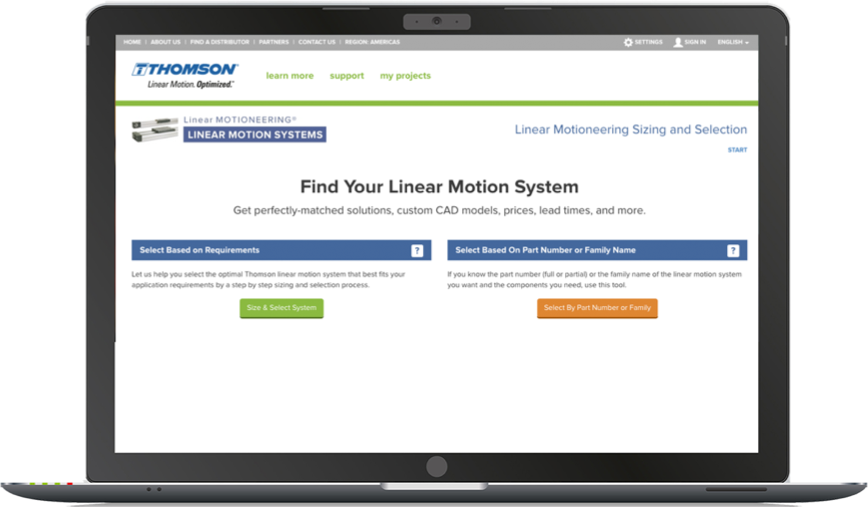

Image above: The LinearMotioneering Landing Page
